YZDS系列圆振动筛
| 简 介 |
| YZDS系列振动筛为新从国外引进技术，具有当代国际先进水平的一种圆运动振动筛，该系列振动筛广泛适用于冶金、矿山、煤炭、建材、化工、电力、交通、轻工等部门进行各种物料的分级。它具有如下特点： |
| 1、结构新颖，技术参数先进，处理能力大，筛分效率高。 |
| 2、采用振动电机作为激振源，使用维修方便。 |
| 3、采用弹簧钢编织筛网或冲孔筛板，使用寿命长，不易堵孔。 |
| 4、采用橡胶隔振弹簧，寿命长、噪声小、过共振区平稳等。 |
| 结构与型号 |
| 型号 |
| YZDSXXXX |
| Y-表示圆运动轨迹 |
| ZD-表示振动电机 |
| S-表示振动筛 |
| XX-表示筛面宽度（dm） |
| XX-表示筛面长度（dm） |

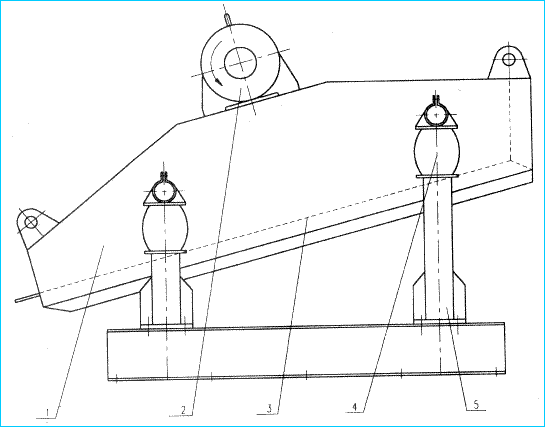

| 结构 |
 |
| 1-筛箱 2-惯性电机 3-筛面 4-橡胶簧 5-支座 |
| 工作原理 |
| YZDS系列振动筛为单轴圆运动惯性振动筛，它是利用惯性电机工作时，偏心块产生的惯性力迫使筛箱产生振动，使加到筛机筛面上的物料产生的物料产生抛掷运动，从而使一定粒度的物料颗粒透过筛孔，实现筛分操作。 |
| 由于激振器布置在筛箱重心的上方，故筛箱两端椭圆长轴成正八字形，且给料端椭圆长轴的上端朝向排料方向，有利于给到箱机上的物料迅速散开，而排料端椭圆长轴上端逆着排料方向，减低物料运动速度，有利于难筛物料透筛，且圆弧状的筛面又增大了筛机的有效面积，从而可提高其处理能力。 |
| 主要技术参数 |
|
规格型号 |
面积 m×m |
筛孔尺寸mm |
给料粒度 mm |
处理能力 t/h |
振动次数 t/h |
双振幅 mm |
重量 kg |
| YZDS0510 | 0.5 | 5-25 | <100 | 5-20 | 965 | 6-8 | 250 |
| YZDS0515 | 0.75 | 5-25 | <100 | 8-30 | 965 | 6-8 | 375 |
| YZDS0520 | 1.0 | 5-25 | <100 | 10-40 | 965 | 6-8 | 500 |
| YZDS0715 | 1.12 | 5-25 | <100 | 15-50 | 965 | 6-8 | 560 |
| YZDS0720 | 1.5 | 5-25 | <100 | 16-60 | 965 | 6-8 | 750 |
| YZDS0725 | 1.87 | 5-25 | <100 | 18-70 | 965 | 6-8 | 935 |
| YZDS1020 | 2.0 | 5-50 | <150 | 20-80 | 965 | 6-8 | 1000 |
| YZDS1025 | 2.5 | 5-50 | <150 | 30-100 | 965 | 6-8 | 1250 |
| YZDS1030 | 3.0 | 5-50 | <150 | 40-150 | 965 | 6-8 | 1500 |
| YZDS1035 | 3.5 | 5-50 | <150 | 50-180 | 965 | 6-8 | 1750 |
| YZDS1220 | 2.4 | 5-50 | <150 | 30-100 | 965 | 6-8 | 1200 |
| YZDS1225 | 3.12 | 5-50 | <150 | 40-150 | 965 | 6-8 | 1560 |
| YZDS1230 | 3.75 | 5-50 | <200 | 60-200 | 965 | 6-8 | 1875 |
| YZDS1235 | 4.37 | 5-50 | <200 | 70-250 | 965 | 6-8 | 2185 |
